當前位置：首頁 » 資訊中心 » 常見問題解答 » 針孔與縮孔的區(qū)別及其處理方法

針孔與縮孔的區(qū)別及其處理方法

文章出處：原創(chuàng)網(wǎng)責任編輯：小莉作者：小莉人氣：-發(fā)表時間：2016-09-21 14:14:00

佛山三升化工供應(yīng)解決針孔與縮孔迪高助劑，如需要可以咨詢18688841669張經(jīng)理。針孔、縮孔是粉末涂料使用過程中較常見的弊病,它們的存在不僅影響產(chǎn)品外觀質(zhì)量,而且嚴重地影響產(chǎn)品的機械性能、保護性能, 被保護材料的腐蝕大多就從此開始而延伸,從而失去粉末涂料的使用價值。因此,在粉末涂料使用過程中,盡可能減少針孔、縮孔的發(fā)生,具有實際的重要意義。

針孔是指粉末涂料從熔融到固化的時間里,粉末涂料中的氣體從底層穿過高粘度的、已接近封閉的彈性樹脂層到達涂層表面,未能逸出而形成的缺陷。是漆膜表面形成的，是因施工時溶劑揮發(fā)過快或涂膜中氣泡溢出后不能流平導(dǎo)致干燥后留下針狀小孔。

縮孔涂膜的表面缺陷主要是凹陷、針孔、以及邊角的縮邊或厚邊等現(xiàn)象。涂膜表面凹陷有兩種情況，一種是圓形凹陷、一種是六角多邊型凹陷。涂膜表面出現(xiàn)的凹陷是由表面張力梯度造成的，由于涂料組成的變化和溫度變化導(dǎo)致表面張力不均，流體由低表面張力處流向高表面張力處，結(jié)果在流體表面形成凹陷，也稱為Maragoni效應(yīng)，最終出現(xiàn)邊緣隆起、中心下陷成圓形的縮孔，或邊緣隆起、中心下陷為六邊形槽的貝納爾多旋渦?？s孔中心有低表面張力的物質(zhì)存在，其與周圍的涂料存在表面張力差，這個差值就是縮孔形成的動力，促使周圍的液體流體向四周背離它(縮孔污源)而流開成凹陷。針孔，縮孔，流平劑，迪高助劑

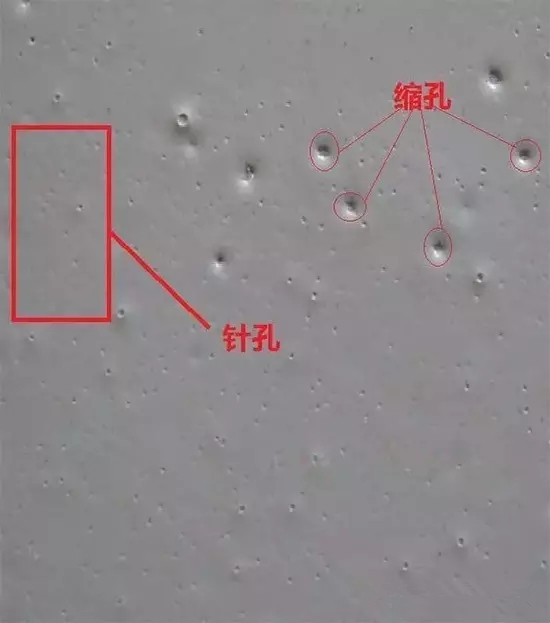

（針孔與縮孔）

縮孔的幾種特征

形狀特征

1)有核心——縮孔中間有一個核心質(zhì)點,呈毛絮狀或顆粒狀,該縮孔大而深,露出底材;

2)無核心——縮孔中間無質(zhì)點,多位于涂層的表面。

分布特征

1)均勻分布——縮孔均勻地分布在涂裝工件的各處;

2)有特征分布——局部非常集中,甚至表現(xiàn)為慧星狀;

3)各向異性——當噴涂工件有向上的平面時,上部面的縮孔較多。

時間特征

1)在春秋季節(jié)溫度變化較大時,容易出現(xiàn)縮孔問題;

2)在壓縮空氣干燥設(shè)備有異常時容易出現(xiàn);

3)在噴涂設(shè)備停機時間較長,重新啟動時容易出現(xiàn);

4)在出現(xiàn)縮孔問題后,清理出設(shè)備中的原料,問題會有所緩解或得到解決。

針孔，縮孔，<a href='/product/product-0001,0011,0019.shtml' class='keys' title='點擊查看關(guān)于流平劑的相關(guān)信息' target='_blank'>流平劑</a>，迪高助劑

形成原因

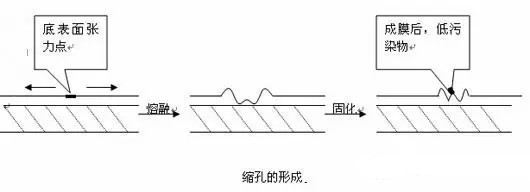

涂料在施工干燥過程中形成縮孔，有涂料本身的問題和基材清潔的問題。由于涂料本身有低表面張力液滴的存在、或被涂飾表面因污染存在有低表面張力區(qū)，造成表面張力的不均勻，涂料在表面張力差的作用下，由低表面張力處流向高表面張力處，結(jié)果形成一個個中心凹陷的孔洞——縮孔。我們將表面張力的不均勻歸為縮孔形成的內(nèi)因。其實涂料本身的一些性質(zhì)，如涂料粘度、觸變性、涂料干燥速度以及涂膜厚度等，能加劇或減弱涂料流體的流動能力，從而會加劇或減弱縮孔的程度，我們將這些因素歸為縮孔的外因。內(nèi)因是縮孔的必然條件，外因可以適當控制或加劇縮孔的程度。

涂料施工后，干燥成膜過程中，表面溶劑揮發(fā)，表面聚合物的濃度增高，涂料粘度增高，都會導(dǎo)致表面張力和表面密度超過本體，形成凹陷，總的來說，較厚涂膜(>4mm)的液體涂層，主要是密度梯度驅(qū)使流動 (圖1a)，較薄的液體涂層是表面張力梯度控制流動(圖1)，形成一個個縮孔。

圖1 貝納爾多渦流示意圖危害

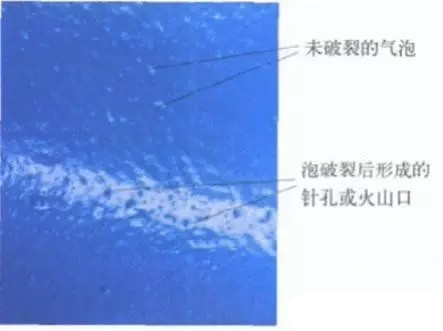

針孔的特征

針孔是因氣體（空氣或反應(yīng)產(chǎn)生的氣體等）排出產(chǎn)生的，而縮孔而是因潤濕不良產(chǎn)生，如底材與上涂表面張力差距過小，或底材受污染，也有的是上涂漆中受消光劑或綞紋劑等污染而產(chǎn)生——這類一般在涂膜中呈均勻分布，在何時何地出現(xiàn)也沒有規(guī)律可尋，且形狀是很小的點狀縮孔。針孔，縮孔，<a href='/product/product-0001,0011,0019.shtml' class='keys' title='點擊查看關(guān)于流平劑的相關(guān)信息' target='_blank'>流平劑</a>，迪高助劑
