佛山三升化工供應(yīng)解決涂料縮孔和橘皮的迪高流平劑，如需要可以咨詢18688841669張經(jīng)理。濕膜從涂布到失去有效的流動(dòng)性（包括烘烤中因溫度的提高而重新獲得的流動(dòng)圖形）為止，進(jìn)行著展布和流平。這展布和流平如前已述及的，是由表面張力的推動(dòng)的，包括由表層區(qū)間的表面張力差所引起的表層流動(dòng)，這種表層流動(dòng)在某些情況下，不利于完整的流平而形成了漆膜弊病。

這種由表面張力引起的漆膜弊病包括縮孔、橘皮、浮色、厚邊等，本文就縮孔和橘皮作簡單介紹。

01 回縮和縮孔

如果我們把表面張力比較大的涂料涂布到一個(gè)表面張力相對較小的底材上，那么涂料不會(huì)潤濕底材，在涂布時(shí)的機(jī)械力可能把涂料涂布到底材表面，但因?yàn)楸砻嫖礉櫇?，表面張力有傾向?qū)⒁簯B(tài)的涂料拉回成球形粒子。同時(shí)溶劑在揮發(fā)，體系粘度在增加，因此涂料在拉成球形粒子之前，粘度已增大到足以使流動(dòng)基本停止。這就造成一層不均勻的膜，有些區(qū)域僅一點(diǎn)點(diǎn)厚（如果有膜的話），而相鄰的地方異常的厚，這種行為通常稱為“回縮”。

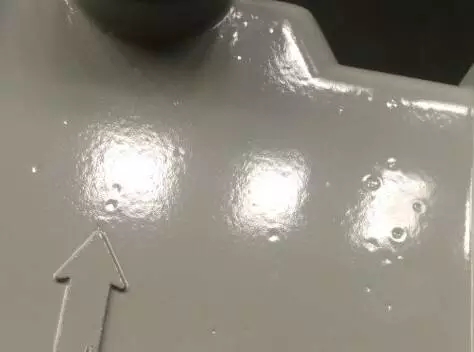

“縮孔”是指在涂料表面產(chǎn)生小而圓的疵點(diǎn)，看上去就像火山口。縮孔是由于涂料內(nèi)部或剛施工后涂膜濕表面粘上低表面張力的污染顆粒所造成的。一些表面張力小的物質(zhì)溶解在臨近的涂膜表面中造成局部的表面張力的差異，由于“馬蘭戈尼”表面流動(dòng)效應(yīng)，這表面張力小的涂膜部分的流離顆粒試圖覆蓋周圍表面張力大的涂膜。當(dāng)流動(dòng)產(chǎn)生，溶劑揮發(fā)，表面張力差異增大，于是流動(dòng)得以繼續(xù)。但是隨著溶劑的揮發(fā)，粘度上升阻礙了流動(dòng)，形成了凹坑周圍有高峰特征的縮孔。通常，我們可以在縮孔中央看到被污染的顆粒。

縮孔形成示意圖
縮孔的形成有涂料本身的問題和基材清潔的問題。由于涂料本身有低表面張力液滴的存在、或被涂飾表面因污染存在有低表面張力區(qū)，造成表面張力的不均勻，涂料在表面張力差的作用下，由低表面張力處流向高表面張力處，結(jié)果形成一個(gè)個(gè)中心凹陷的孔洞——縮孔。我們將表面張力的不均勻歸為縮孔形成的內(nèi)因。其實(shí)涂料本身的一些性質(zhì)，如涂料粘度、觸變性、涂料干燥速度以及涂膜厚度等，能加劇或減弱涂料流體的流動(dòng)能力，從而會(huì)加劇或減弱縮孔的程度，我們將這些因素歸為縮孔的外因。內(nèi)因是縮孔的必然條件，外因可以適當(dāng)控制或加劇縮孔的程度。

防止縮孔，對涂料而言是提高抗縮孔性，對底材而言是通過表面處理來降低潤濕張力，提高涂料的抗縮孔性主要是降低成膜物的表面張力。含有表面活性劑分子的涂料也會(huì)發(fā)生回縮，因?yàn)檫@些分子在極性非常強(qiáng)的底材表面上會(huì)迅速定向。在這種情況下，即使涂料的表面張力比底材小，然而當(dāng)表面活性劑在底材表面定向后，涂料的表面張力仍會(huì)比底材的大。這種現(xiàn)象的產(chǎn)生是因?yàn)楸砻婊钚詣┲械臉O性基團(tuán)的一端在底材表面締合后，涂布的涂料必須潤濕的是非極性一端所形成的表面。

消泡劑的選擇不當(dāng)也會(huì)導(dǎo)致縮孔現(xiàn)象。消泡劑的表面張力小于消泡液體的表面張力，在消泡體系中溶解度盡量小，有良好的分散性。不能與體系中其它物質(zhì)反應(yīng)，不影響顏填料及乳液的穩(wěn)定性，有很強(qiáng)的擴(kuò)散能力，不能影響涂料的性能。消泡劑與體系的相容性過于不好，以及消泡劑在體系中分散不良，以大液滴的形式存在于涂料體系中，或者涂料在兌水稀釋施工中，消泡劑以液滴形式分離出來，這些消泡劑液滴以及液滴周圍表面張力小，涂料從低表面張力往高表面張力處擴(kuò)散，導(dǎo)致液滴周圍的涂層厚于液滴處下方涂層，涂膜表面形成大大小小的凹坑。

消泡劑用法或用量不當(dāng)，還會(huì)導(dǎo)致涂膜橘皮嚴(yán)重，涂膜光澤下降。放大鏡下縮孔為純油珠者多屬于消泡劑與體系相容性差或分散不良引起，放大鏡下縮孔中心是油粉混合體，油的表面或中心夾有粉末顆粒——油污，這個(gè)低表面張力的油粉混合體就是引起縮孔的根本原因。 低粘度涂料流平越好，在表面張力差的驅(qū)動(dòng)下，涂料快速由低表面張力處流向高表面張力處，也就是說縮孔形成的阻力更小。

02 桔皮
濕膜由于底材的幾何形狀和氣流的影響，導(dǎo)致敬意的溶劑揮發(fā)速度有所不同，從而引起了濕膜中局部組成和溫度的差異，即導(dǎo)致了表面張力的差異而出現(xiàn)了表層流動(dòng)，這表層流動(dòng)為了使整個(gè)表面的表面張力的均一化，使總表面能趨向最小，也就是使?jié)衲さ谋砻孚呄蚱秸?。但如果在此之前，濕膜已失去有效的流?dòng)性，那么漆膜上就留下了這些表層流動(dòng)的痕跡，這痕跡就是桔皮。涂膜橘皮會(huì)降低涂膜光澤、影響豐滿度。

涂膜出現(xiàn)橘皮的原因引發(fā)此種現(xiàn)象的原因較多，是表面張力變化引起的涂膜弊病之一，其發(fā)生的原因是：在涂膜干燥時(shí)，隨著溶劑的蒸發(fā)，濕涂膜表面濃度（固體）不斷升高，溫度下降，表面張力升高。這時(shí)濕涂膜的表層與底層的表面張力不同,于是產(chǎn)生一種很大的推動(dòng)力，使涂料從底層向上層運(yùn)動(dòng)，這種運(yùn)動(dòng)導(dǎo)致局部渦流,形成貝納德漩渦流原點(diǎn)有如火山口向外噴發(fā)出下層涂料，這些表面張力低的涂料向周圍表面張力高,于是形成隆起部位。并使?jié)衲ば纬梢?guī)則的六角形，其中心與邊緣顏料濃度有所不同。流平性不好,漆膜干燥后就會(huì)留下凹凸不平的橘皮缺陷。

除表面張力因素外,還有如噴槍的距離不當(dāng)、溶劑與涂料的配比不合適、涂料霧化不好等均可引發(fā)橘皮缺陷的產(chǎn)生。這是由于霧化的小液滴需經(jīng)過較長的距離，溶劑已揮發(fā)了較多后才能到達(dá)被涂面上，這時(shí)小液滴的固體化程度很高，表面張力也變得較大，降低了向濕涂膜的鋪展能,而濕涂膜周圍的涂料便自動(dòng)向小液滴鋪展，于是這些小液滴就變成了髙坡而形成了干膜的橘皮。

總結(jié)來說，涂膜出現(xiàn)橘皮現(xiàn)象的主要原因：

1.環(huán)境原因：溫度太高，作業(yè)環(huán)境有風(fēng)，且風(fēng)速過大。

2.底材原因：被涂物表面不平整，影響涂料流平性。

3.施工原因：噴涂距離太遠(yuǎn)，空氣壓力不足，涂料霧化不好；噴槍口徑小，涂料粘度高；空氣壓力過大，噴涂距離太近；底、面漆不配套，固化劑加入過多；噴涂量不夠。

4.產(chǎn)品原因：稀釋劑揮發(fā)多快。

橘皮現(xiàn)象的解決方法：

1.注意施工環(huán)境，避免在陽光的高溫、有風(fēng)的天氣施工。

2.保證被涂物表面平整。

3.調(diào)整好噴涂距離，空氣壓力及霧化效果適宜。

4.添加流變改性劑或流平劑，調(diào)整涂料流變性，延長涂膜流平時(shí)間，使其有良好的流平性。

5.添加高LHB值的潤濕劑，降低聚合物與顏填料之間的界面力，提高涂料流平性。

6.選擇配套底面漆，正確配比。

7.封閉好基材，減少涂料中水分和基料的滲透，使干燥變的緩慢而均勻。。

8.合理選用稀釋劑。

佛山三升貿(mào)易代理德國迪高助劑：流平劑、消泡劑、潤濕分散劑、潤濕劑、增稠劑等。立即咨詢：【18688841669張經(jīng)理】。代表產(chǎn)品：迪高450,迪高410,迪高810,迪高825,迪高270,迪高245,迪高2100,迪高760W,迪高900。
