不同SYLOD消光粉的消光效率取決于三個重要特性
不同SYLOD消光粉的消光效率取決于三個重要特性
■孔體積(孔隙率)
■顆粒大小
■表面處理
孔體積

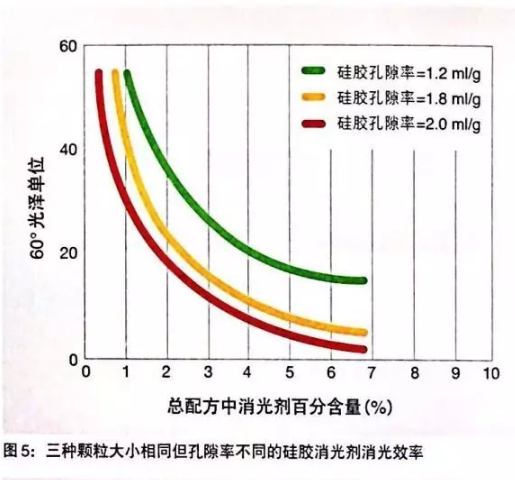

SYLOID硅膠顆粒可以形象描述為微型海綿。該多孔材料的孔隙度可以用孔體積來表示，即二氧化硅顆粒內(nèi)部間隙的體積。硅膠的孔體積越大、SYLOID消光劑型號的消光效率就越高。這是因為孔隙率越高越輕、因而在相同單位質(zhì)量下提供更多數(shù)量的顆粒。
顆粒大小

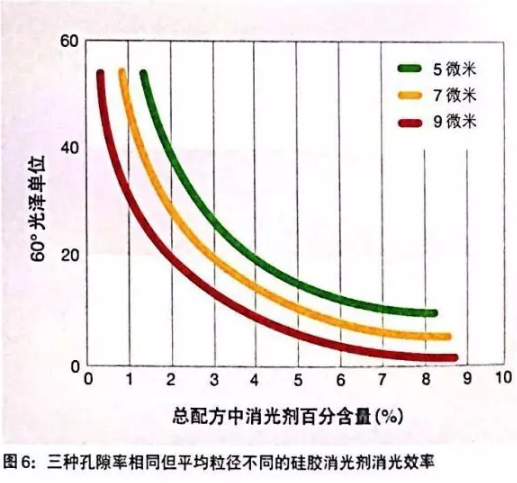

SYLOID消光劑擁有各種不同顆粒大小的產(chǎn)品，每種都嚴格控制其顆粒大小且分布均勻。平均粒徑越大、消光效率越好(參見圖6)。
這是因為大粒度會產(chǎn)生較高的微粗糙表面。但是、如果粒徑太祖，就會產(chǎn)生不可接受的表面外觀或觸摸感。只有選擇與固化涂料膜厚度相配的合適顆粒大小的SYLOID消光劑才能在涂科膜層獲得理想的消光效果。
這是因為大粒度會產(chǎn)生較高的微粗糙表面。但是、如果粒徑太祖，就會產(chǎn)生不可接受的表面外觀或觸摸感。只有選擇與固化涂料膜厚度相配的合適顆粒大小的SYLOID消光劑才能在涂科膜層獲得理想的消光效果。
表面處理

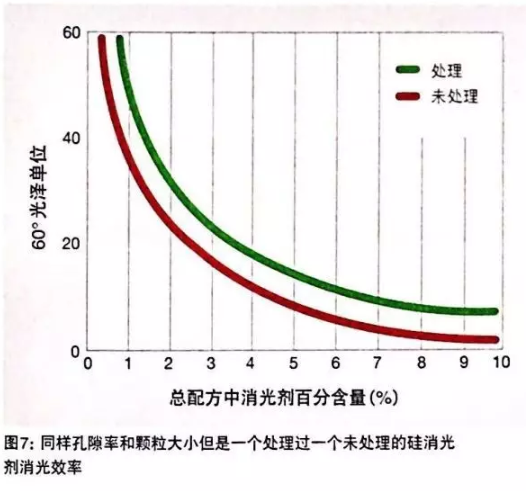

有些SYLOID消光劑是經(jīng)過精心選擇的有機化合物進行表畫處理(如蠟)。蠟處理可以預(yù)防沉降，特別是在低粘度清漆中防止硬沉淀產(chǎn)生。同時經(jīng)過蠟處理的品種能夠有助于改善其它表面性能，如抗擦傷性能，相同顆粒大小的情況下，蠟處理過的品種的消光效率、比未處理的品種稍低。除了硅膠消光劑，其它配方組成和施工方法也影響其光澤度。
干膜厚度

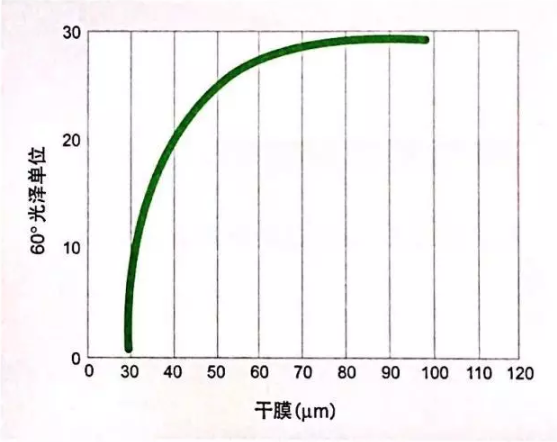

當(dāng)一個選定的消光劑品種的添加量一定時，涂膜越厚，消光效果越差，為了有效地對厚膜進行消光，建議選擇可接受顆粒的型號產(chǎn)品。
當(dāng)一個選定的消光劑品種的添加量一定時，涂膜越厚，消光效果越差，為了有效地對厚膜進行消光，建議選擇可接受顆粒的型號產(chǎn)品。
其它因素

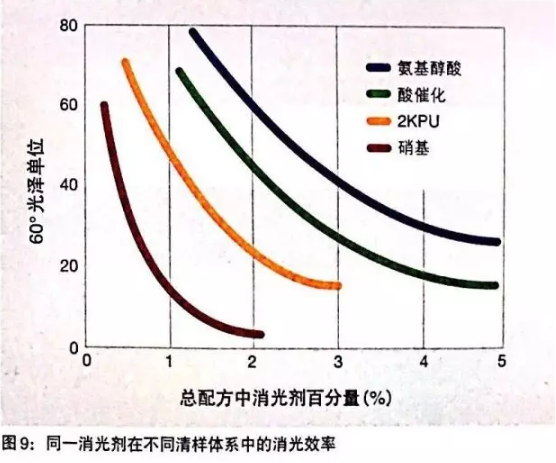

添加消光劑以達到一定的光澤，取決于涂膜干燥過程中的收縮程度和收縮快慢，SYLOID消光劑的消光效率同時也受到下列因素影響。
■樹脂體系(不同的固化機理)
■固體成分(或總揮發(fā)組分如溶劑)
■溶劑類別(不同的蒸汽壓力)
■干燥方法(快或慢干)
佛山三升化工供應(yīng)格雷斯消光粉/消光劑，供應(yīng)型號：C7，ED80，C803，SY7000，CP4-8991，ED2，ED30，ED50，RAD2105，RAD3007。聯(lián)系電話：400-066-8183。
此文關(guān)鍵字：格雷斯消光劑,消光粉,GRACE消光劑
同類文章排行
- 絲印油墨的消泡與脫泡問題
- 水性柔板和凹版油墨，上光油消泡劑問題
- 迪高消泡劑常見問題
- 消泡劑是如何起作用的？
- 脂方族水性樹脂，有什么特殊性能？
- 醇溶性聚氨酯樹脂與水性聚氨酯樹脂有什么區(qū)別
- 水性樹脂為什么對鋁的附著力不好，怎么解決
- 分散高色素炭黑和普通炭黑要用不同的分散劑
- 分散劑分散鈦白粉炭黑彩色為什么效果不一樣
- 加消光粉后涂料表面顆粒感產(chǎn)生原因及解決方法
最新資訊文章
- 具有隔熱反射功能涂料的制備方法
- 雙組份透明玻璃隔熱涂料配方及其制備方法
- 自清潔有機硅改性丙烯酸樹脂隔熱反射涂料制備方法
- 復(fù)合型水性丙烯酸隔熱涂料及其制備方法
- 高固含量水性紫外光固化透明隔熱涂料及其制備方法
- 環(huán)保型透明隔熱涂料配方及其制備方法
- 納米ATO/TiO2填料水性聚氨酯隔熱透明涂料配方
- 合成聚氨酯玻璃隔熱涂料配方及其制備方法
- 環(huán)保隔熱涂料及其制備方法
- 防水隔熱外墻涂料配方及其制備方法
您的瀏覽歷史
